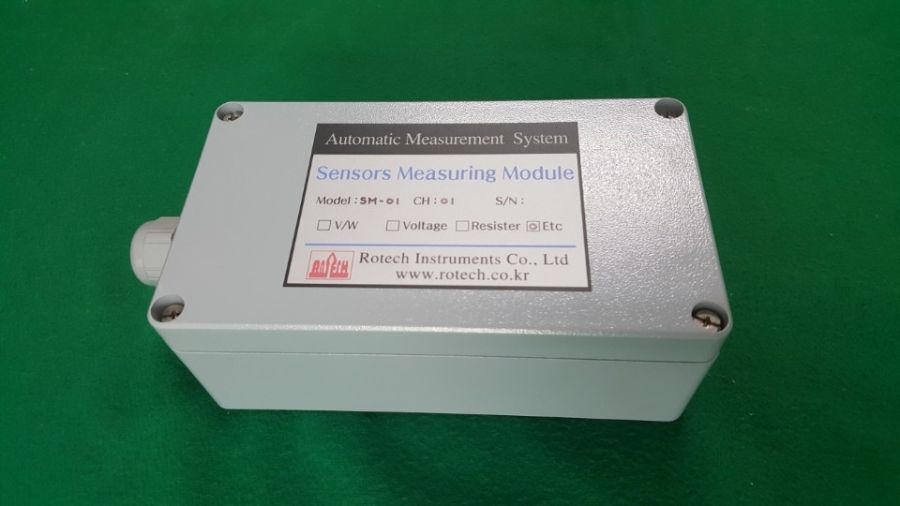

Serial data convertor Interface Module

Features

 디지털 데이터 로거 (RS 001C, RS 001D)는 토목 계측 현장 및 각종 센서을 이용한 연구 현장에서  디지털 통신으로 간편하게 계측 저장 가능한 측정 장비이다.
 특히, CDMA MODEM을 연결하여 인터넷으로 데이터 송신이 가능하므로 어디서든지 계측 데이터를 공유하는 유비쿼터스 계측 환경을 제공 할 수가 있다.
 따라서, 디지털 시리얼 데이터 컨버터 측정모듈 (Serial data convertor Interface Module, SM-01 )은 상기 디지털 데이터 로거와 계측 시스템을 구성함에 있어서, 상호 통신방식이 상이한 센서와 장치 간에도 상호 디지털 연결되도록 하여, 디지털 계측이 가능하도록 하는 측정 연결 모듈이다.  또 다른 특징으로, 측정 기기 간에는 디지털 통신이 가능하므로 ,다양한 종류의 센서를 측정하기 위한, 여러 종류의 측정모듈(MUX)을 연결 할 수가 있도록 하는 확장성이 다양한 장점이 있다.

Specification

a) Digital data serial communication Method

b) Microprocessor and Digital I/O Port Built-in

c) Data Control Port : RS 485

d) Sensor Multiplexer Channel 1ch (Order Spec.)

- Digital Mux, V/W, Voltage, Current Mux. Available

e) Digital Sensor Protocol (Order Spec.)

Digital Sensor Cable Distance 100 Meter

f) Temperature Range : - 20° to + 70°

g) Dimension : 220 x 125 x 80 mm

h) Supply Power : DC 12 Volts
