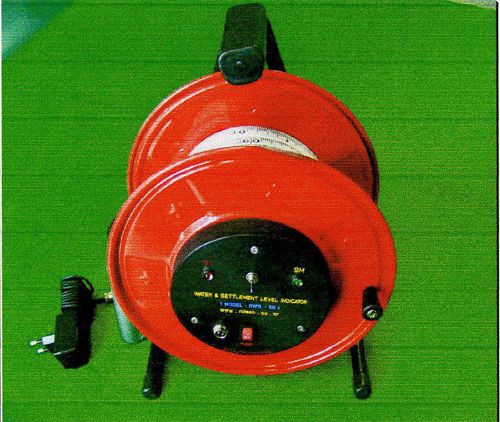

수동수위침하계

Features

  디지털 계측과 충전용 밧데리 사용을 특징으로 하여, 수위 침하 거리를 수동으로 측정하는 방식으로서, 동작 원리는 기능 선택 스위치를 선택하면 해당 램프가 불이 들어오고, 측정용 줄자 하단에 부착된 탐지봉이 지하 수위면에 닿거나, 마그네틱 방식의 침하판에 근접하면, 탐지봉의 감지기가 작동하여 지시계의 부저가 울린다. 이때에 측정 줄자의 눈금을 읽어서 수위와 침하량을 측정하는 원리이다.
 수위 침하계의 적용 범위는 토목 현장의 터파기및  연약지반 및 댐 구조물의 수위 침하량 측정,  사면및 지반의 침하와 누수량 측정등 으로 토목 구조물의 안정성 확인 및 분석 용도로 적용 할 수가 있다.

Specification

a) Measuring Type

- Water & Settlement Level Manual indicator

b) Measuring Range

- Max. 50 meter, The least reading per 1 mm

c) Measuring Tape

- Fiber Glass PVC tape, 12 mm x 0.8 mm x 50 m

d) Indicator

- Lamp & Buzzer

e) Probe

- Stainless and PVC material , 20 mm Dia. x 135 mm

h) Power

- DC 9 Volts, Ni-MH Rechargeable Battery
