전기 저항식 균열 측정 센서

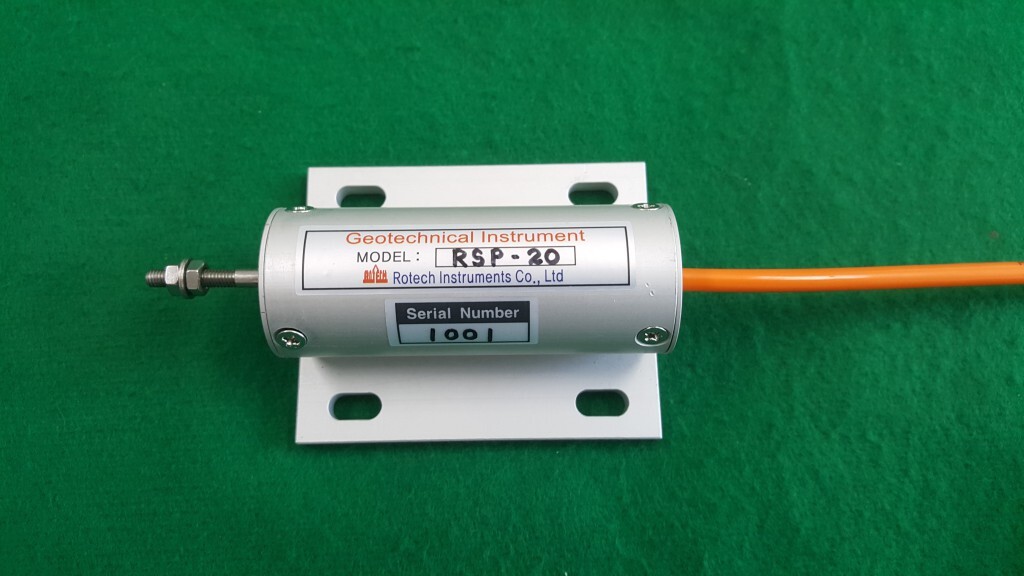

Crackmeter Sensor (Model RSP-20)

전기 저항식 균열 측정 센서

Features

 전기 저항식 Crackmeter 센서는 Standard Type Slide Potentiometer가 내장되어 있어서, 센서 중앙의 측정 로드가 변화하면 센서 내부의 저항 소자가 변화하여, 전기 저항값으로 출력한다.
  측정치가 길이 변화에 따른 저항값으로 나타내므로, 간편하게 전기 저항 측정기로 수동 계측 할 수가 있고, 자동 계측 시에는 멀티 플렉서(MUX)를 사용하여 로거에 연결시켜서 자동 계측 할 수가 있다. 센서 크기가 작고 간편하게 설계되어 있으므로, 협소한 장소에도 설치가 용이하고 편리한 장점이 있다.
  전기 저항식 Crackmeter 센서의 적용 범위는 콘크리트 구조물이나 토목 공사 현장의 암반의 균열 측정과, 교량 댐 등의 영구 구조물의 거동 및 연결부 확인 등에 적용 할 수가 있다.

Specification

a) Electric Slide Potentiometer

Suitable for various control applications

b) Electrical Stroke Range 20 mm (F.S.)

Total Resistance 10 K ohms

Total Resistance Tolerance ± 20 %

Rated Power 0.2 Watts

c) Linearity (Independent) ± 1 %

Operating Life 15,000 cycles

d) Temperature Range - 25° to + 70° C

Operating Force 0.3 to 2.5 N

Insulation Resistance 100 Mohms min.250V DC

e) Dimensions Sensor Case 32 ɸ x 82 mm

Sensor Plate 66 x 82 x 6 mm
