Rotech Tilt Plate

Rotech Tilt Plate (Model RPT-75 V/H)

로텍 기울기 원형 측정 플레이트 ( 특허 등록 번호 제 10 - 1068179 호 )

( 디자인 등록 번호 제 30 - 0639373 호 )

Features

 로텍 원형 틸트 플레이트는 국내 특허 등록된 신기술로서, 토목 건설 구조물의 벽면(수직)과 바닥면(수평)의 기울기를 측정하기 위한 기울기 측정기의 보조 플레이트이다.
  초소형, 초경량으로 디자인 되어서 측정 하고저 하는 장소의 제약 사항이 없고, 기울기 측정점에 간편하게 탈부착이 가능하도록 설계되었다.
  원형 플레이트에 사방으로 측정기의 피측정면(peg)이 돌출되어 있어서 양방향(Dual Axes)으로 손쉽게 측정 할 수가 있다. 또한, 수동 계측시에는 기울기 측정기의 측정면에 측정 가이드(Guide)를 부착하여 사용하면   계측자의 측정 오차를 크게 줄일수 있다.
 따라서,  로텍 원형 틸트 플레이트는 건물 기울기계,
구조물 경사계 등의 정밀 계측에 적합하다.

Specification

a) Dual axes inclination measurement Plate

Horizontal Type ( Dual axes )

Vertical Type ( Single axis )

b) Material Aluminum Anodizing Plate

c) Temperature Range - 20° to + 60°

d) Dimensions Outer 75 mm Inner 30 mm Thickness 5 mm

Peg to Peg 53 mm , Weight 50 g

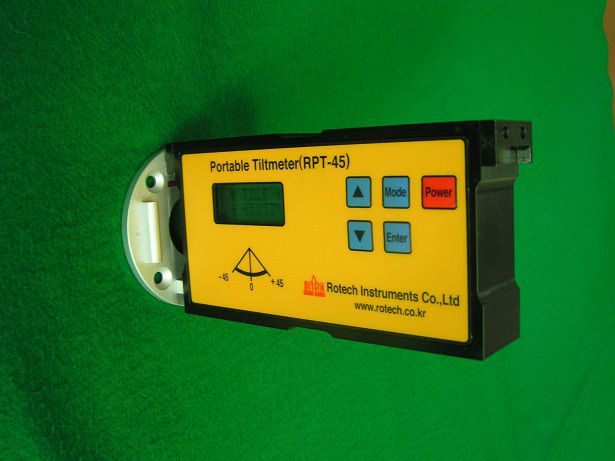

(Vertical Type)

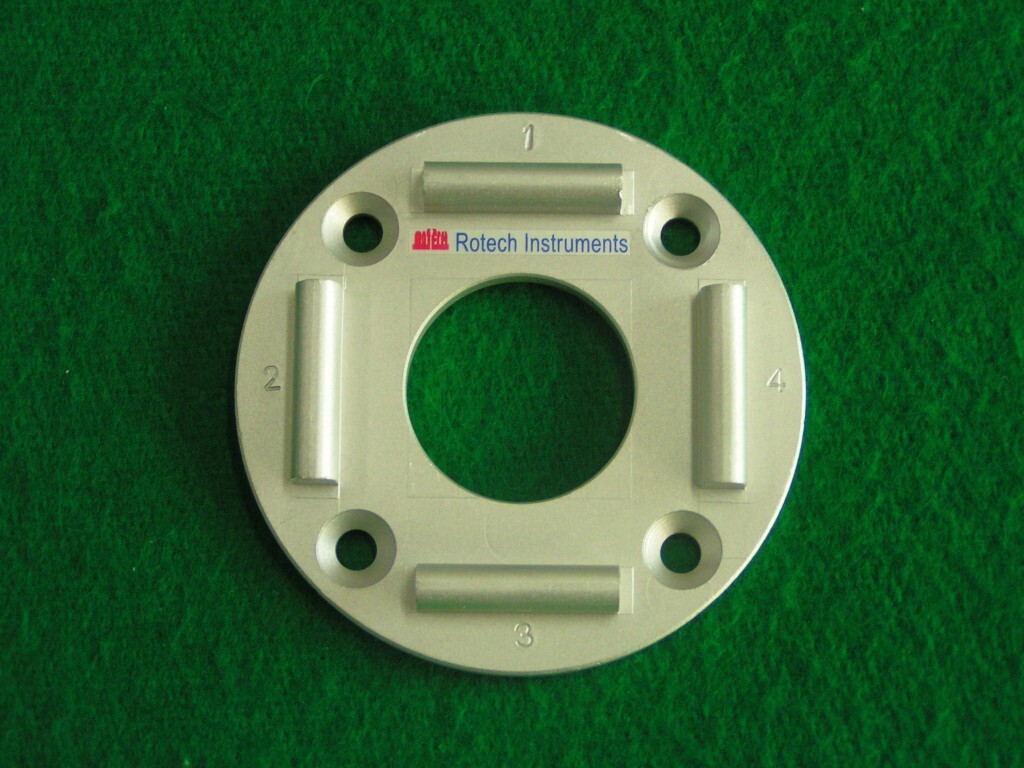

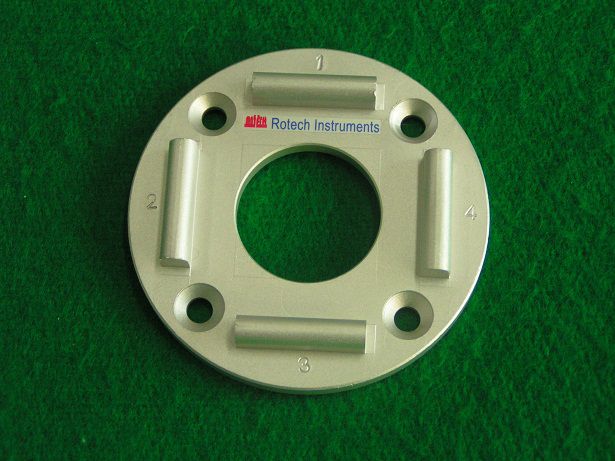

(Horizontal Type)
